Изолятор кольцевой линии ИКЛ

Изолятор кольцевой линии - это элемент системы пожарной безопасности, который предназначается для размыкания линий сигнализации кольцевого исполнения, а также многолучевых адресных магистралей связи. Применение ИКЛ является обязательным и гарантирует работоспособность извещателей, подключенных в кольцевую линию связи, в количестве более 32 штук при коротком замыкании в цепи либо обрыве линии.

В зависимости от длины линии связи может быть достаточной установка одного изолятора в середине кольцевой линии в адресной системе пожарной сигнализации. При этом система разбивается на отдельные участки, что повышает ее надежность. Для организации более эффективной защиты кольцевая линия может использовать несколько изоляторов, максимальное количество которых не должно превышать 15 единиц. ИКЛ поддерживает работу совместно с 32 извещателями в одном кольце.

Прибор соответствует требованиям, предъявляемым к простым изоляторам, чувствительным к напряжению, и соответствует нормам ДСТУ EN54.17 – Изоляторы короткого замыкания, а также ДСТУ EN 54.2 – Приборы приемно- контрольные пожарные, и рассчитан на круглосуточную и непрерывную работу.

Особенности эксплуатации

Изолятор ИКЛ устанавливается для беспрерывного функционирования в системах пожарной сигнализации. В процессе эксплуатации устройство должно проходить плановое техническое обслуживание с контролем и проверкой работоспособности, периодичность которого 6 и 12 месяцев.  Приделы температуры, в которых допускается непрерывная работа изолятора составляют (от -30 до +55) °С.

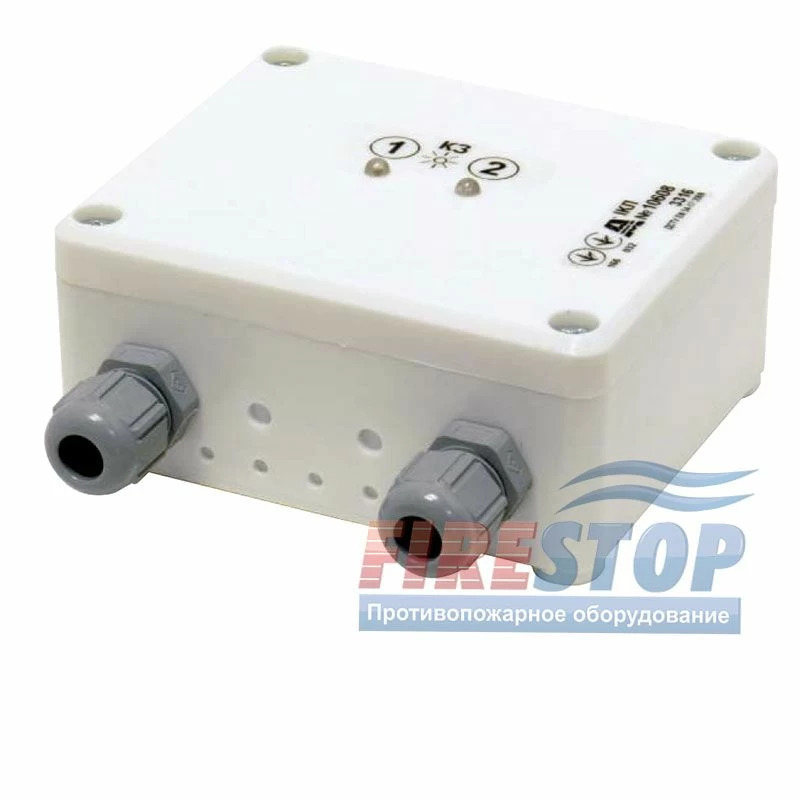

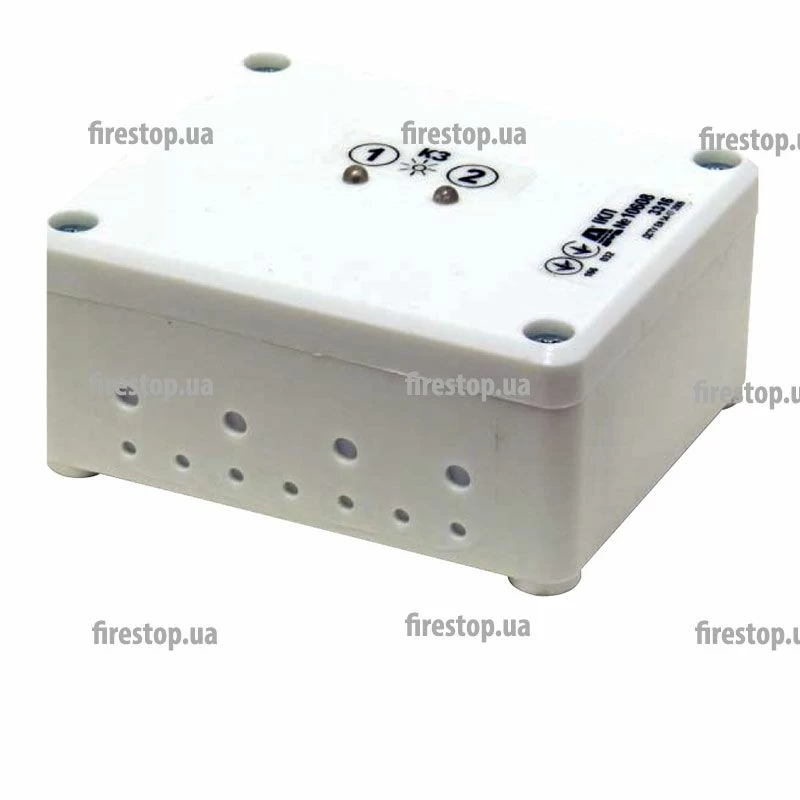

Устройства выпускаются в корпусе обычного (ИКЛ) или взрывозащищенного исполнения (ИКЛ-01). Изолятор в обычном исполнении ИКЛ имеет защищенный корпус в соответствии стандарту IP30, во взрывозащищенном ИКЛ-01 – IP54. Взрывозащищенные изоляторы отвечают требованиям ГОСТ 22782.0-81, имеют маркировку взрывозащиты «ExibIIBT5», могут применяться во взрывоопасных зонах внутри и вне помещений в соответствии с ДСТУ 7113 – Электрооборудование во взрывоопасных средах.

Изолятор ИКЛ должен быть размещен в доступном для обслуживания месте, на максимально удаленном расстоянии от источников вибрации, электромагнитных помех и инфракрасного излучения. Подключение изолятора к линии сигнализации осуществляется по 2-х проводному кольцевому шлейфу, с использованием провода с сечением жилы не более 1,5 мм². Для изолятора ІКЛ-01, имеющего кабельные вводы, провода должны проходить сквозь резиновый уплотнитель для исключения проникновения влаги внутрь корпуса. Неиспользуемые вводы должны быть закрыты заглушками. Питание изолятора осуществляется от ППКП (в случае безадресных систем сигнализации - однополярным напряжением 12В.

Устройство сертифицировано в соответствии мировым и стандартам Украины:

• ТУ У31.6-34469518-002:2011г.
• УкрСЕПРО 30.05.2011г.
• ДБН В.2.5-56:2010г.
• ДСТУ ISO 9001:2009г.
• ДСТУ EN54–17:2009г.
• ДСТУ ІЕС 61000-6-3:2007г.
• ДСТУ EN 50130-4:2006г.
• ІЕС 61000-6- 3:2006, IDT
• ДБН В.2.2-15-2005г.
• EN 50130-4:1995, IDT
• НПАОП 0.00-1.21-98
• НПАОП 40.1-1.32-01.
• ВСН 25-09.68-85
• СНИП 2.04.09-84
