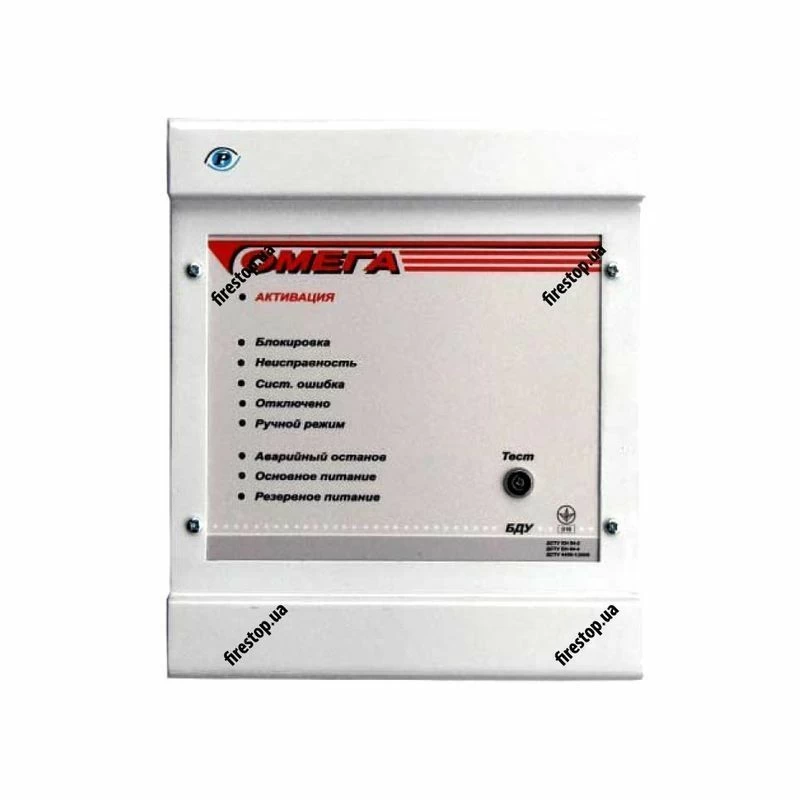

Блок дистанционного управления БДУ Омега

Блок БДУ в системе пожаротушения предназначен для дистанционного запуска огнегасящих средств с возможностью перевода процесса из автоматического режима в ручной. Устройство применяется совместно с прибором ПУ-П / ППУ-ПТ для управления пожаротушением, осуществляет индикацию состояния элементов системы и передает сообщения на управляющий прибор. Управление блоком БДУ производится по основной или резервной линии связи с последовательным протоколом RS-485.

Прибор представляет собой выносную панель управления и может быть применен для удаленного мониторинга функционирования систем пожарной безопасности. Отображение режимов пуска устройств пожаротушения выполняется с помощью индикаторов:

• ручной – режим дистанционного пуска;
• автомат – средства для гашения пожара находятся в автоматическом режиме;
• отмена – отключение автоматического пуска;
• пуск – механический запуск работы систем пожаротушения;
• стоп – принудительная остановка пуска и пр.

Также индикаторы сообщат о Неисправности, Отключении, Системной Ошибке, Аварийной остановке и работе на Основном или Резервном питании. На лицевой панели устройства находится механический ключ, с помощью которого можно тестировать работу индикационных элементов цепи и качество срабатывания реле, за исключением устройства активации «Пуск».

Блок выполнен согласно нормам Национального стандарта Украины ДСТУ ЕN 54 в части 2 - Приборы приемо - контрольные пожарные, а также 4 – требования к электрооборудованию и оповещателям.

Особенности эксплуатации

БДУ имеет два варианта исполнения – для эксплуатации в нормальных условиях, а также для установки во взрывоопасных помещениях. Устройство во взрывобезопасном имеет в конструкции специальные барьеры и ограничивает входящие и исходящие сигналы до искробезопасного уровня.

Питание БДУ получает из сети напряжением 220 В, при этом мощность потребления составляет не более 30 Вт. При его отсутствии блок переходит на резервное питание от встроенного аккумулятора 12 В и 2,3 А/Ч. Одно устройство может контролировать 6 выходов. Сопротивление 2-х проводов линии связи RS-485 не должно превышать 100 Ом. Допустимое сечение кабеля для каналов RS-485, а также линий подключения внешних датчиков составляет 0,14-0,5 мм2 для одножильных проводов и 0,25 мм2 - для многожильных. В процессе функционирования устройство постоянно контролирует обрыв и короткое замыкание каналов подключения извещателей, а также состояние датчиков открытия дверей.
