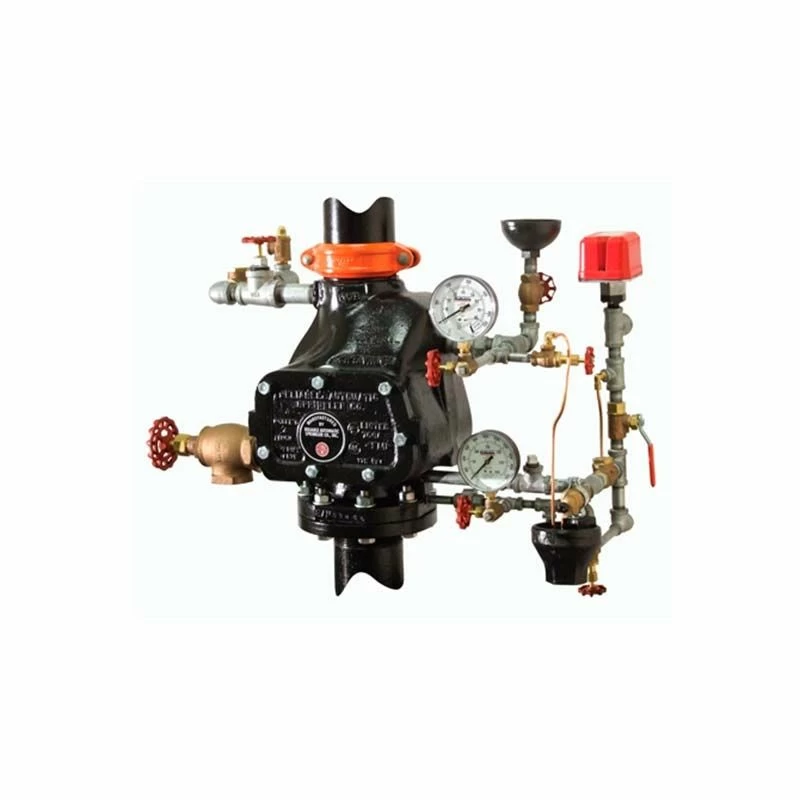

Узел управления водовоздушный Reliable Model D с обвязкой

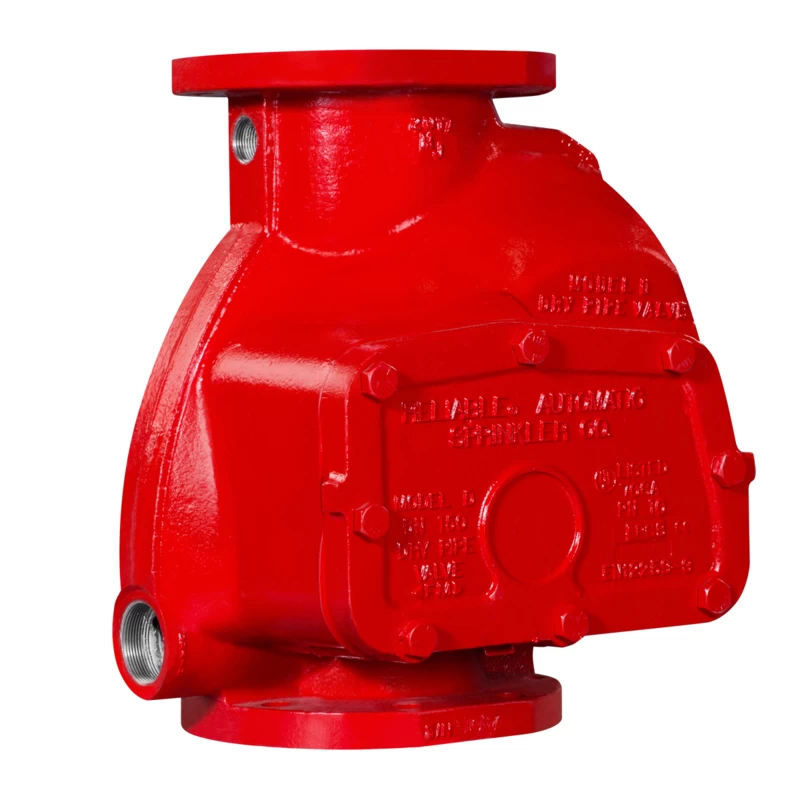

Клапан воздушный серии D Reliable является основным узлом управления в водо-воздушных системах пожаротушения и служит для подачи жидкости при активации одного или более спринклеров. При запуске системы пожаротушения клапан подает сигнал на срабатывание тревожной сигнализации. Устройство применяется в водо-воздушных системах пожаротушения и устанавливается в помещениях без искусственного регулирования климата с риском промерзания магистральных трубопроводов, заполненных жидкостью.

Сигнальный узел выпускается в двух типоразмерах - DN100/150 мм и состоит из следующих элементов:

· Чугунного корпуса и крышки;

· Водо-воздушного седла из латуни;

· Откидной заглушки, возвратного стопора из бронзы;

· Прокладок и уплотнителей из неопрена и резины;

· Обвязки и крепежных деталей из углеродистой стали.

Функциональность клапана основана на разности расстояний от оси заслонки до воздушного и водяного седел. При давлении воздуха в системе 0.07 мПа клапан сдерживает поступление воды с напором около 0,38 мПа. При активации спринклера в системе давление в трубопроводе резко падает, при этом клапан открывается, и в трубопровод, наполненный воздухом, начинает поступать вода, запуская процесс пожаротушения.

Устройство снабжено международными сертификатами UL, FM, а также соответствует нормативам ДБН В.2.5-56: 2014 «Системы противопожарной защиты», ДСТУ EN 54-21:2009 «Устройства передачи пожарной тревоги и предупреждения о неисправности», и ГОСТ 12820-80.

Особенности эксплуатации

Сигнальный воздушный клапан D Reliable рассчитан на непрерывное функционирование в системах пожаротушения и могут устанавливаться в неотапливаемых помещениях складов, гаражей, производственных и хозяйственных объектов.

Устройство предназначено для вертикального монтажа и функционирует в условиях:

· Максимального напора воды в системе 0.13 мПа;

· Давления воздуха в трубопроводе в пределах 0.07-0.14 мПа;

· Наибольшего рабочего давления на клапан 1,21 мПа.

Клапан легко устанавливается в начальное положение, не требуя долива воды в систему. Оригинальная конструкция заслонки позволяет уменьшить габариты узла и снизить затраты на его установку. Наличие обвязки обеспечивает легкий монтаж узла в систему. Сигнальный воздушный клапан Reliable должен устанавливаться и эксплуатироваться в соответствии с требованиями производителя и основных документов, регламентирующих правила пожарной безопасности в Украине.
