Реле протока Honeywell WFS-6000

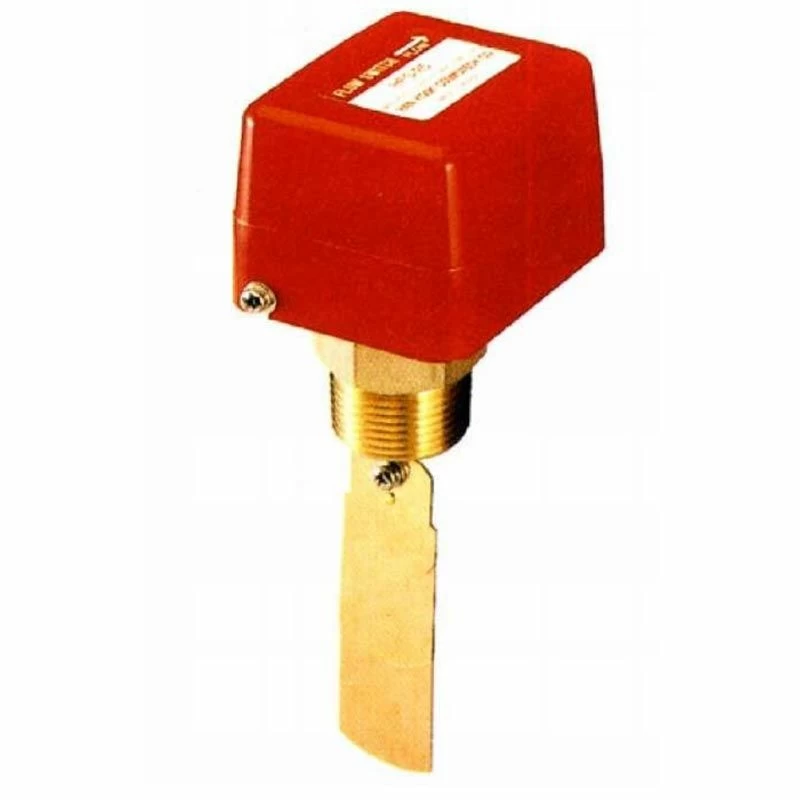

Сигнализатор потока жидкости WFS-6000 лопастного типа является элементом системы пожаротушения и используется в водосигнальных спринклерных установках. Устройство предназначено для контроля, расхода подающейся жидкости и может размещаться на трубопроводах с наружным диаметрами от 1'' до 6''.

Устройство используется в качестве сигнализатора уровня потока огнетушащей жидкости через проходное сечение трубопроводов. Сигнализатор оборудован выходным реле и имеет возможность регуляции настроек. Реле легко адаптируется для установки на трубопроводы разного диаметра и функционирует в системах даже с низким рабочим давлением жидкости.

Принцип действия:

Затворное устройство реле под воздействием напора жидкости отклоняется на заданный угол. Порог срабатывания контакта устройства устанавливается при настройках.

Срабатывание происходит при росте расхода воды через прибор выше установленного предела. При этом величина расхода должна сохраняться на период времени, превышающий установленное время задержки срабатывания. Порог срабатывания контакта сигнализатора устанавливается при настройках с помощью регулировочного винта.

Оборудование прошло испытание и сертифицировано в соответствии с EN 12259-5:2002, IDT, ДСТУ ГОСТ 8.586.1-5.2007 «Метрология. Измерение расхода и количества жидкостей и газов», а также ГОСТ 30379 «Совместимость технических средств охранно-пожарной сигнализации».

Особенности эксплуатации

Сигнализатор потока жидкости WFS-6000 предназначен для постоянного функционирования в спринклерных установках тушения пожаров. Прибор устанавливается на прямолинейном участке трубопровода, длина которого пятикратно и более превышает размер его сечения. Монтаж выполняется, как на горизонтальном, так и на вертикальном участке трубы.

Конструкция сигнализатора отличается повышенной износостойкостью и допускает использование устройства в водопроводах с ферритными включениями, высоким содержанием солей и хлора. Сигнализатор рекомендуется устанавливать на прямолинейном участке трубопровода, длина которого в пять или более раз превышает диаметр трубы.

Прибор может эксплуатироваться с рабочим диапазоном жидкостей от 1 до 100 C и давлением 10 бар. Его отличительной чертой является высокая чувствительность и возможность срабатывания при малых скоростях потока огнетушащей жидкости. Сигнализатор не приспособлен для размещения в помещениях с повышенной взрывоопасностью и имеет степень защиты корпуса IР 20.

Регулировка и настройка предела срабатывания детектора потока выполняется с помощью подстроечного винта. Вращение по часовой стрелке обеспечивает увеличение точки срабатывания, в обратную сторону – ее уменьшение.
