Ручний сповіщувач Polon-Alfa ROP-63H вибухозахищений

Ручний пожежний сповіщувач Polon-Alfa ROP-63H використовується в безадресних шлейфах систем пожежної сигналізації для ручної активації режиму пожежної тривоги. Дана модель сповіщувача має ступінь захисту IP55 (захист від бризок та пилу) і може використовуватися для зовнішньої установки. Для цього застосовують спеціальні мембранні ущільнення вступних отворів FET3-5, для кабелю товщиною 3 мм - 5мм, або FET 5-7 для кабелю 5мм - 7 мм. Для установки останнього слід розсвердлити отвори до діаметра 16,5 мм.

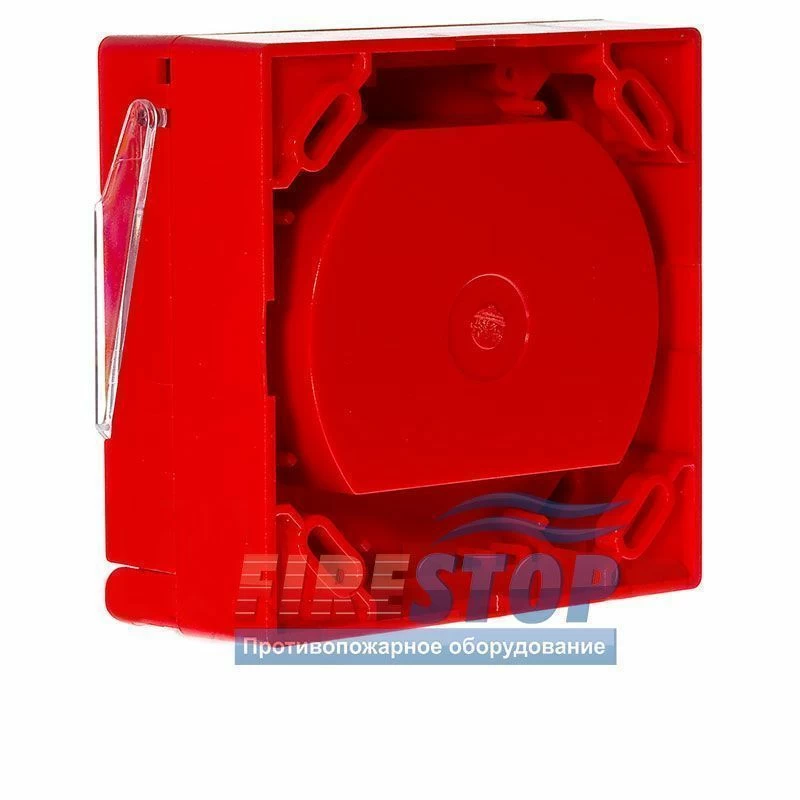

Монтаж сповіщувача може бути як навісним, так і вбудованим. Для навісного монтажу використовується рамка RM-60 червоного кольору.

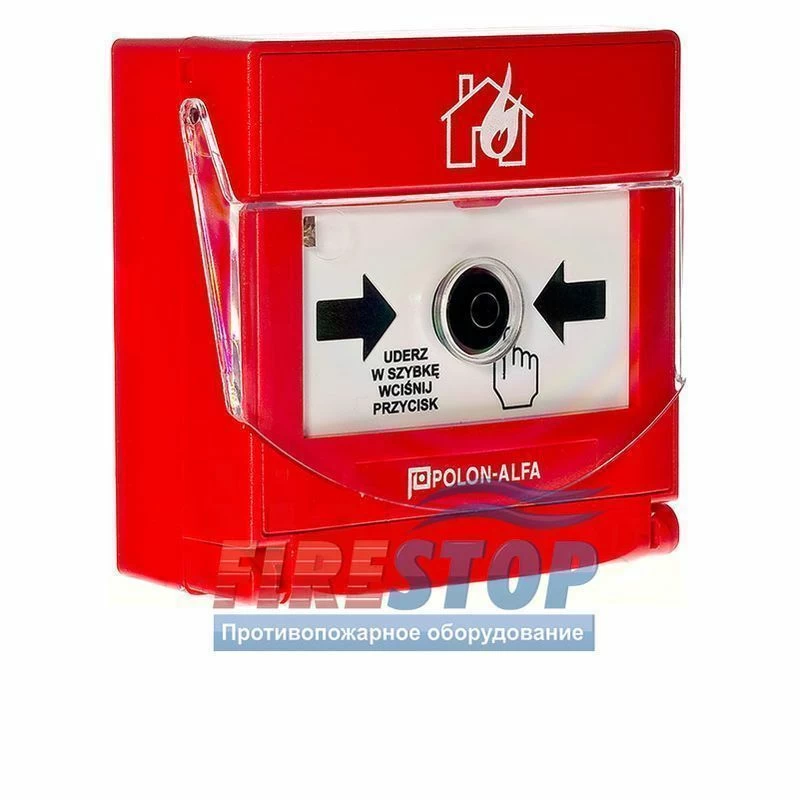

Rop63h в зборі

Монтажні розміри для вбудованого монтажу та навісного монтажу з використанням рамки RM-60

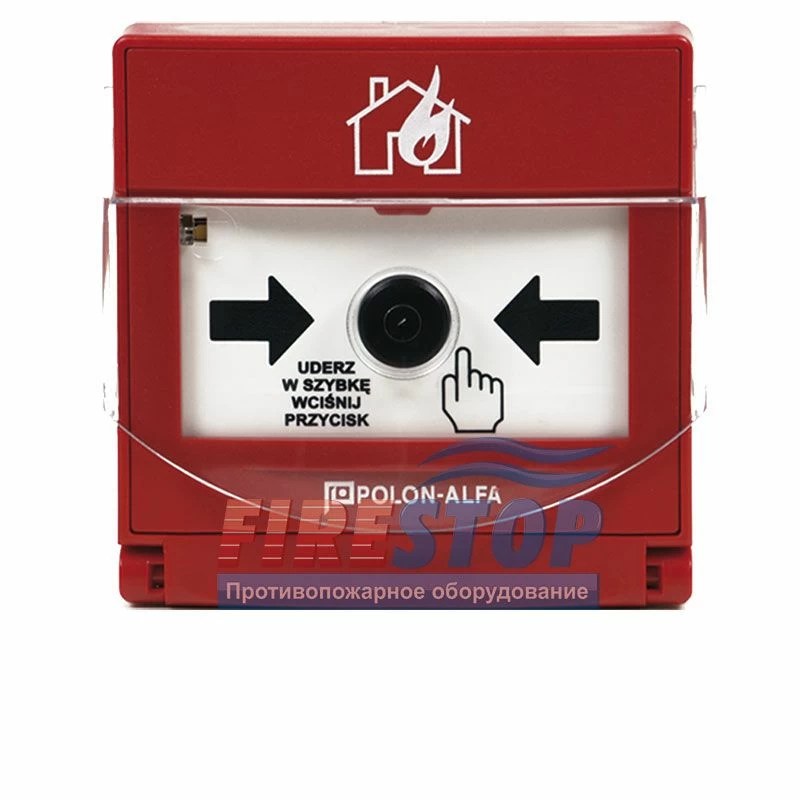

Для активації сповіщувача потрібно досить сильно вдарити по пластиковій кришці, яка відкинеться вгору після удару і відкриє доступ до кнопки включення. Після натискання на кнопку стрілки, що вказують на неї, змінять колір з чорного на жовтий. Якщо занадто сильно вдарити по кришці, то можна одночасно натиснути на кнопку включення пожежної сигналізації і відламати кришку сповіщувача, що відкидається. З цього приводу не варто хвилюватися, так як наша компанія поставляє запасні частини і компоненти до всього обладнання Polon-Alfa.

Для повернення сповіщувача в вихідне чергове положення необхідно притиснути пластикову кришку до корпусу і в нижній отвір вставити спеціальний т--подібний ключ (ключ поставляється в комплекті з кожним датчиком). Кришка зафіксується в потрібному положенні, а стрілки змінять колір з жовтого на чорний.

У разі, якщо захисна кришка пошкоджена, то її необхідно замінити на нову. Комплект з трьох запасних кришок поставляється під кодом SZ60.

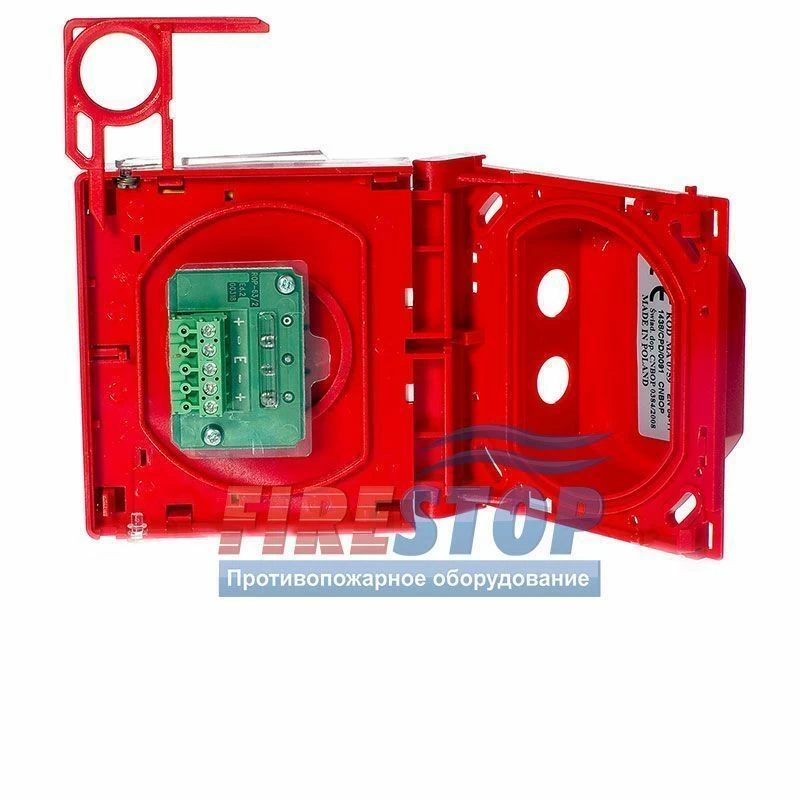

Щоб отримати доступ до плати підключення сигнальних проводів слід вставити два ключа пласкими сторонами з боків сповіщувача і відкрити корпус.

Проводи шлейфу підключаються окремо до входу і виходу клем «+» і «-». Екрани проводів з'єднуються разом і підключаються на клеми «Е». Якщо сповіщувач останній в шлейфі, то до вихідних клем слід підключити резистор необхідного номіналу.
