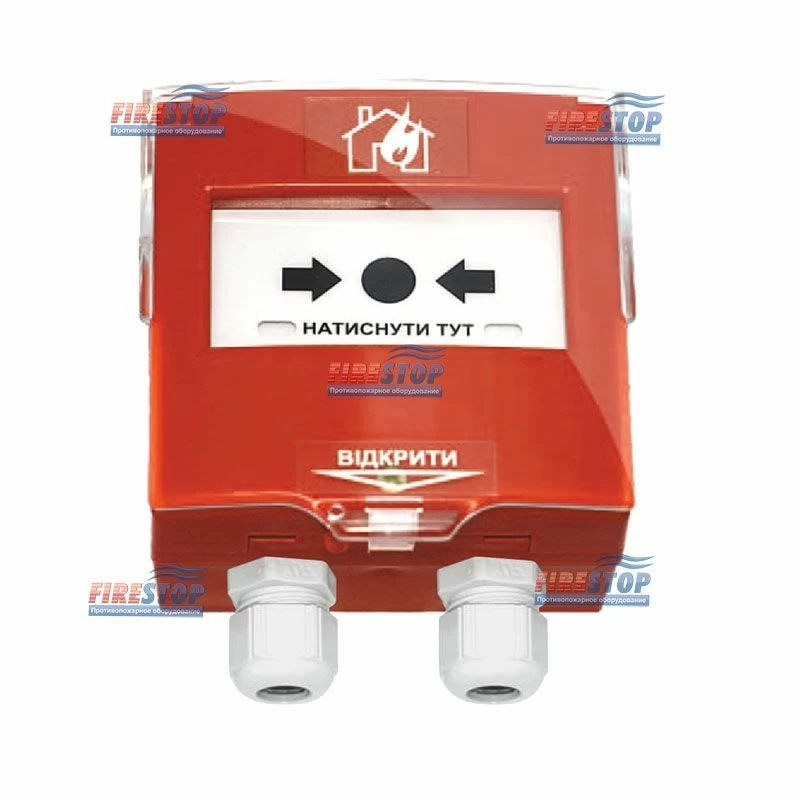

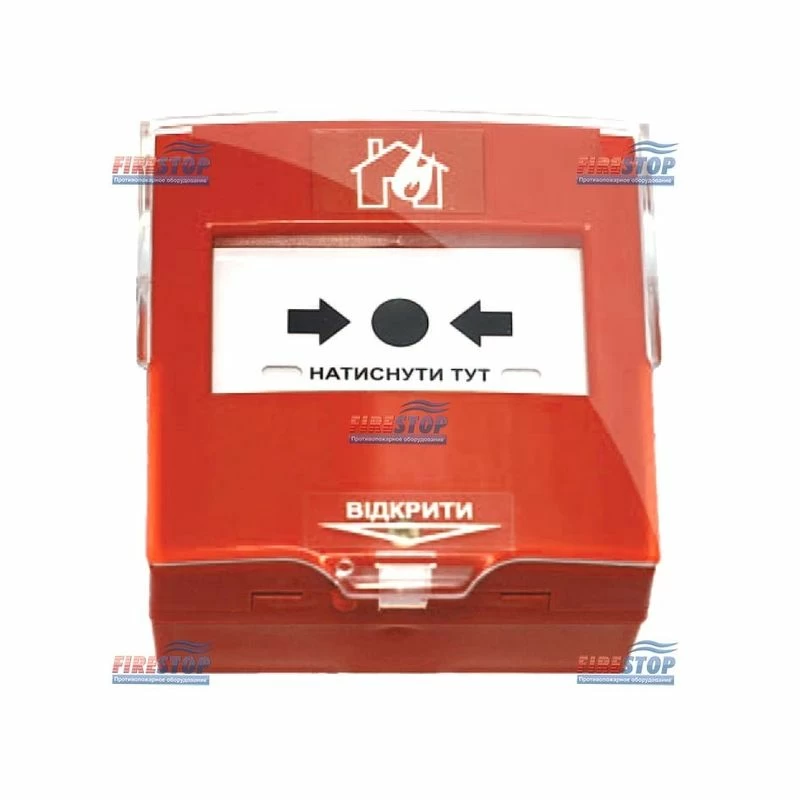

Ручний вибухозахищений сповіщувач Омега СПРА-В

Ручний вибухозахищений сповіщувач СПРА-В

- компонент адресних систем пожежної сигналізації Омега, відноситься до приладів прямої дії класу А, призначений для формування та передачі тривожного сигналу на ППКП. Пристрій є модифікацією стандартного сповіщувача СПРА, його виконання з маркуванням «1ExіbІІВТ5 X» має захист іскробезпеки ланцюгів рівня "ib" і дозволяє установку у внутрішніх приміщеннях зон з потенційно вибухонебезпечною атмосферою. Прилад, що має відповідні заводські настройки, може функціонувати в безадресних системах ПС з напругою 12 В і з'єднуватися з ППКП по 4-х провідному сигнальному шлейфу.

Формування сигналу про пожежу виконується користувачем методом механічного впливу (натискання) на робочу поверхню, розташовану на передній панелі корпусу. При натисканні на робочу поверхню система рухомих панелей пускає в хід мікроперемикач в електронному блоці, автоматично переводячи прилад в стан тривоги і формуючи сигнал на ППКП. Повернення сповіщувача в черговий режим проводиться за допомогою ключа, для встановлення якого передбачено гніздо в нижній частині корпусу.

У сповіщувач вбудований програмно керований нормально замкнутий ізолятор короткого замикання. Його розмикання відбувається автоматично при зниженні напруги в ШС нижче встановленого значення або по команді з ППКП. Система світлодіодних індикаторів дозволяє відображати режими роботи ручного адресного сповіщувача:

1. Черговий - періодичне миготіння жовтого світлодіода.

2. Тривога (пожежа) - довгі чергуються спалахи червоного світлодіодного індикатора.

3. Несправність (спрацьовування ізолятора КЗ) - довгі спалахи жовтого світлодіода.

4. Системна помилка - постійне горіння жовтого індикатора.

У приладі з безадресними налаштуваннями стан очікування не відображається, режим тривоги відображається постійним горінням червоного, а несправність і збоїв в процесорі – безперервним світлом жовтого оптичного індикатора.

Ручний сповіщувач пройшов перевірку і сертифікований на відповідність вимогам НАПБ А.01.001-2004 «Правила пожежної безпеки в Україні», ДСТУ EN 54-11: 2004 «Системи пожежної сигналізації. Сповіщувачі ручні », НПАОП 0.00-1.21-98« Правила безпечної експлуатації електроустановок споживачів », розділу 4 ПУЕ, ГОСТ 22782.0.

Особливості експлуатації

Ручний вибухозахищений сповіщувач СПРА-В розрахований на безперервне функціонування в системах пожежної сигналізації і безвідмовно працює в умовах:

· діапазону робочих температур від -15 до 55 ° С;

· відносної вологості повітря до 95% при t 35 ° С;

· атмосферного тиску в межах 84 - 107 кПа.

Пластиковий корпус із захистом оболонки рівня IP30 дозволяє установку сповіщувача в приміщеннях без штучного регулювання клімату, захищених від вологи, аерозолів і хімічно активних компонентів в повітрі, що активують процеси корозії. Для монтажу рекомендується місце, віддалене від електромагнітних завад, іч- випромінювання і джерел вібрації будівельних конструкцій. При встановленні слід забезпечити вільний доступ до сповіщувача не менше 0.5 м, а також вільний огляд, що дозволяє зручне спостереження за приладами індикації.

Ручний сповіщувач отримує живлення від приладу ППКП з пожежного шлейфу з однополярною імпульсною напругою 12В (+ 1.6В / -1.4В). Для підключення в ШС використовується провід з перетином від 0.2 до 1.5 мм 2, діаметр кабелю не повинен перевищувати 16 мм. Максимальний струм споживання в черговому режимі не перевищує 0,2мА, в стані тривоги - 8.0 мА. Параметри іскробезпечних кіл: напруга холостого ходу 15В, струм КЗ 100 мА, потужність 1.5 В.
