Блок БСА-01В IP54 сполучення адресний вибухозахищений вуличний

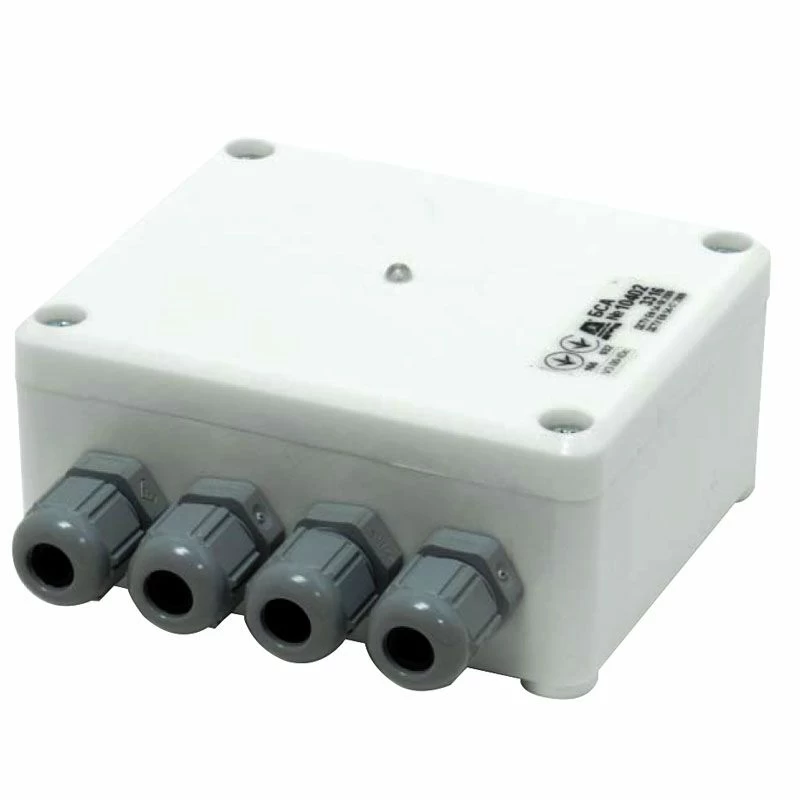

Блок сполучення адресний БСА-01В

є компонентом системи пожежної сигналізації і призначений для видачі команд на спрацювання або відключення пристроїв, що мають контакт з гальванічною розв'язкою від ППКП. Пристрій забезпечує підключення в адресний шлейф сигналізації датчиків і сповіщувачів, що мають вихід в вигляді сухих Н / З або Н / Р релейних пар.Тип обробки контакту задається мікропроцесором, встановленим в блоці БСА.

Пристрій виконано в металевому корпусі, забезпечено чотирма вхідними каналами для організації адресних сигнальних підшлейфів. За допомогою програмування здійснюється постійний контроль роботи блоку і стан кожного з підшлейфів. При цьому відстежується обрив і коротке замикання в лінії, а також стан очікування або спрацьовування датчиків і сповіщувачів.

4 модифікації блоків забезпечують установку в приміщеннях різного призначення:

• БСА - розміщується в закритих приміщеннях;

• БСА-01- допускається установка на відкритому повітрі;

• БСА-В - має вибухозахисне виконання і встановлюється в закритих приміщеннях;

• БСА-01У - має рівень вибухозахисту і може встановлюватися, як в приміщеннях, так і на відкритому повітрі під навісом.

Обладнання протестовано і забезпечено сертифікатами відповідності нормам ДБН В.2.5-13-98 «Пожежна автоматика будинків і споруд», НАПБ А.01.003-2009 «Правила улаштування та експлуатації систем оповіщення про пожежу», ДСТУ EN54-18: 2009 «Системи пожежної сигналізації », а також СТ РЕВ 3143-81« Електрообладнання вибухозахищене. Іскробезпечне електричне коло ».

Особливості експлуатації

Блок сполучення адресний БСА призначений для безперервного функціонування в автоматичних системах пожежної сигналізації. Обладнання, в залежності від виконання, може розміщуватися в закритих приміщеннях або на зовнішніх майданчиках під навісом і експлуатується в умовах:

• Діапазон робочих температур від -30 до 55 ° С;

• Відносної вологості повітря до 95% при t 35 ° С;

• атмосферний тиск в межах 84 - 107 кПа.

Блоки БСА-В, БСА-01У мають ступінь захисту «іскробезпечне електричне коло» рівня "ib" і мають позначку «1ExіbІІВТ5 X» з параметрами:

• Напруга холостого ходу - 15В

• Струм короткого замикання -100 мА;

• Потужність -1,5В.

Прилад живиться від адресних ППКП з однополярною імпульсною напругою 12 В. Споживаний в черговому режимі струм не перевищує 0.5 мА, в тривожному - до 6 мА. Ступінь захисту оболонки обладнання в звичайному виконанні відповідає IP30, у вибухонебезпечному - IP54.

Довжина лінії кожного з 4-х підшлейфів, контрольованих БСА, не повинна перевищувати 50 метрів. При установці обладнання в зоні з підвищеним рівнем перешкод, рекомендується додаткове екранування ліній з використанням кручений пари. Підшлейфи, що йдуть паралельно силовим кабелям, повинні бути віддалені від них на відстань не менше 0.5 м.
